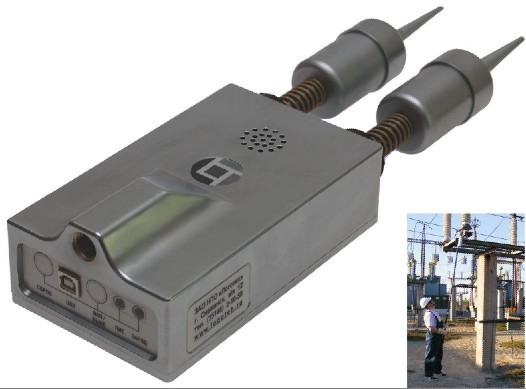

МИК系列支柱绝缘子带电探伤系统装置



支柱瓷绝缘子是白瓷、金具和水泥等多种材料组合而成的,其劣化受多方面因素的影响,既与制造厂家选用的材料、配方、工艺流程有关,也与运行环境以及运行中承受的抗电负荷甚至外力的作用有关。

1、瓷件在制作过程中,如配方不当,工艺流程中原料混合不均匀,焙烧火力不足等,则瓷件易形成吸湿性气孔。结构不合理,或者成型时失误、受力不均等,也会使瓷件内部存在内应力,而导致瓷件产生裂纹、气隙,以至劣化。

 2、制作瓷绝缘子,一般用水泥作为胶合剂。水泥本身吸收水分和CO2后,体积会变大,水泥吸收水分后,也会反复冻结和融解,促使瓷件劣化。而水泥干燥、凝结,不但会形成吸湿性气孔,而且会产生很多的裂缝。

3、瓷、水泥、金具紧密粘结在一起,组成绝缘子。而三种材料的线性膨胀系数和导热系数都是不同的。当环境温度发生骤变时,瓷绝缘子将面临着很大的考验。 支柱瓷绝缘子在电力系统内拥有量巨大,高压支柱瓷绝缘子一旦发生断裂事故,其危害决不亚于其它设备,它同样可以造成变电所、供电线路部分停电或全部停电,造成人员的伤亡、设备损坏、电量损失、影响企业的信誉。断路器和高压开关由于绝缘子的破损造成的故障率是很高的,而伴随绝缘子的老化,特别是使用年限超过10年以上的绝缘子,它们的断裂几率随之增加,实践表明,预防的关键是在绝缘子运行过程中,提前检出它们内外部各种裂纹及机械强度降低等缺陷,根据具体情况采取相应的补救措施,从而避免事故的发生,确保电网安全运行。

u      要技术指标

Ø       检测范围:35-500 kV支柱绝缘子

Ø       检测方式:可带电离线测量

Ø       工作频率范围: - 1000~10000赫兹

Ø       振幅范围: - 10~255量子

Ø       采样率:48K/S

Ø       数据存储:可存储3600组数据

Ø       提示方式:语音播报

Ø       分析方式:专用软件分析

Ø       显示方法:电脑显示分析波形

Ø       工作电源:大容量可充电锂电池、无记忆效应

Ø       环境温度:-30~60℃

Ø       环境湿度:<80%

Ø       外型尺寸:340mm*95mm*50mm(长*宽*厚)

Ø       重量:1.5Kg(含电池)

u      性能特点

1、该装置是专门根据变电站内支柱绝缘子的实际应用环境而设计的,新型的带电离线式测量技术,大幅提高了支柱绝缘子检测效率,特别适合变电站内大规模绝缘子带电测量,是适合带电检测支柱绝缘子裂纹的高效仪器。

2、采用独特的等电位、全屏蔽、抗干扰设计,确保安全的离线式测试方法,高效、快捷、准确。

3、即测即出结果,记录装置接收反馈波后,通过专业系统分析软件的分析其频谱是否有变化即可判断该绝缘子是否存在裂纹及裂纹的大概部位,可在几秒内得出结果,并可自动生成报告,无需人为操作。

4、操作简便快速,一人就可操作,只需将记录装置顶至支柱绝缘子法兰底部,即能开始检测,20秒左右即可完成测试,后期判断由专用软件完成,不需要经过专门培训的专业人员才能操作,普通试验技工即可完成检测并给出结果。

5、带电与停电都能检测,可检出支柱绝缘子本体全部内外裂纹、机械强度降低或丧失等缺陷,突破性的工作原理,使支柱绝缘子探伤技术有了质的飞跃,所有优劣瓷瓶的特性都能通过本仪器反映出来,从而可以明显的进行区分判断。

6、 该带电探伤装置现场抗强磁场干扰,抗高压电场辐射,是目前国内先进实用的支柱绝缘子探伤设备,是电力系统不可或缺的带电检测设备。
