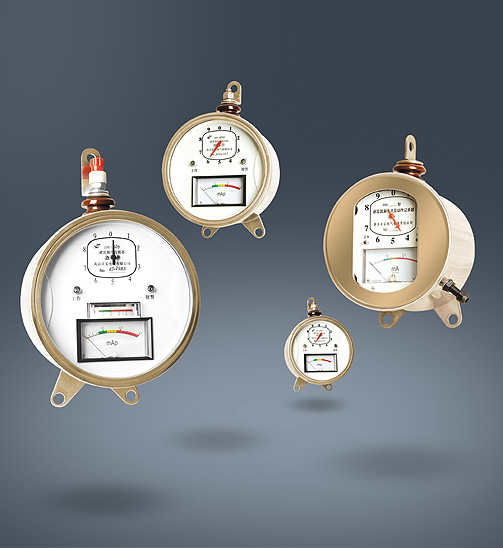

JSH系列避雷器漏电流及动作记录器



    JSH系列避雷器漏电流及动作记录器(又称避雷器在线监测仪),是高压交流电力系统中与氧化锌避雷器配套使用的仪器,该仪器串接在避雷器接地回路中,在线监测避雷器内部泄漏电流和表面的污秽泄漏电流,从而可有效的检测避雷器内部缺陷和表面的污秽程度,及时发现和排除故障避雷器,避免事故的发生。
    JSH系列避雷器漏电流及动作记录器的毫安表用于监测运行电压下通过避雷器的漏电流,可以判断避雷器内部是否受潮,元件是否异常等情况;污秽表用于监测避雷器瓷套外部的污秽电流的大小;动作计数器则记录避雷器的过电压动作次数。雨天或潮湿天气,瓷套外表的漏电流会同时进入监测仪毫安表内,因此我们在监测仪中增加了一块污秽表,在瓷套底部套上屏蔽环,把外部漏电流与避雷器内部漏电流同时分开,并将外绝缘污秽程度在污秽表上反映出来,使我们的JSH系列监测仪更完美。
u       技术参数

类别

JSH-A

JSH-B

JSH-C

毫安表满量程(mA

09

03

00.9

2ms方波冲击通流能力(A

1500

800

800

4/10μS冲击大电流(kA峰值)

100

65

65

8/20 μS上限动作电流(kA

20

10

5

标称冲击电流下残压(kV

<1.5

<1.5

<1.5

标称冲击电流下动作 正确率(%

100

100

100

2h工频漏电流过载能力(mA

100

100

100

正常漏电流下记录器两端电压(V)(有效值)

<10

<5

<5

u       功能特点
1.       连续监测运行电压下通过避雷器的持续电流(泄漏电流),有效检测出避雷器内部受潮或电阻片老化等中晚期异常情况。
2.       防污表监测瓷套外表污秽程度。
3.       雷击次数的指针式计数器记录避雷器的动作次数。
4.       设有微电流/电压转换及电压线性化处理的光电转换模块,具有数据上传功能。
5.       不锈钢材料,不仅外观更美,也增强抗锈蚀能力。
6.       体积小,安装方便。

u       选型指南

型号

JSH-3/5/6A

JSH-3/5/6B

JSH-3/5/6C

适用电压等级

500330 kV

220 kV66 kV

35 kV

说明

性能特点

3

由监测避雷器泄漏电流的毫安表、记录雷击次数的指针式计数器及红绿发光管警示装置组成

5

3型基础上增加用于监测避雷器外部泄漏电流的防污表。

6

3/5型基础上另设有微电流/电压转换及电压线性化处理的光电转换模块,具有数据上传功能。
