电力系统中发生铁磁谐振，产生谐振过电压，严重危害电气设备绝缘及系统安全运行，必须尽快消除。为了消除电力系统中的铁磁谐振，传统的作法是在PT开口三角处并接电阻或灯泡来吸收谐振能量。由于谐振伴有不同频率成分，有时虽然能消除部分谐振，但是多数情况下不尽人意。

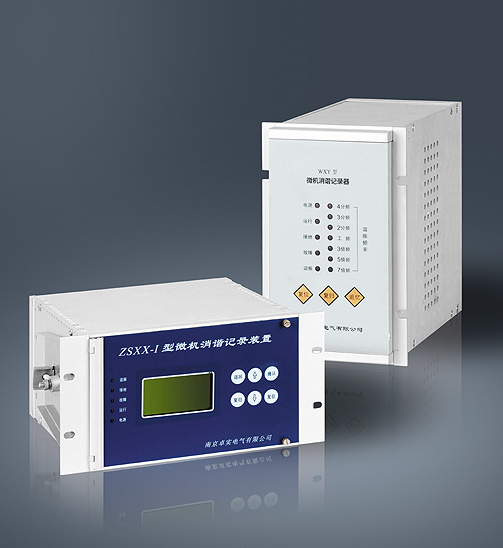

WXY及ZSXX-I微机消谐记录装置，通过智能化自动判别频率，依据不同频率输出脉冲，控制可控硅导通，自动吸收谐振能量，无需人工干预和中断用户供电，圆满解决了电力系统发生铁磁谐振的难题。
该装置适用于66kV、35kV、10kV、6kV、3kV及以下电压等级的中性点不接地或经消弧线圈、电阻接地的小电流接地系统，可广泛用于电力、石油、化工、冶金等供电系统。
u 技术参数
|
电压等级 |
66kV、35kV、10kV、6kV、3kV |
|
母线段数 |
可检测1段母线 |
|
工作电源 |
AC220V±10% 50HZ或DC220V±10% |
|
PT功耗 |
≤0.7W |
|
装置功能 |
≤30W |
|
继电器容量 |
DC220V，3A |
|
说明 |
WXY：不可以上传。ZSXX-I：可以上传至主控室。 | u 功能特点
一、 该装置综合国内各种先进技术，具有多年的现场运行经验，性能稳定，精度高，抗干扰、自检及自恢复能力强。
二、 当系统产生零序过电压，自动区分接地与谐振故障并报警输出。
三、 自动显示接地或谐振故障，零序电压值及频率。
四、 自动消除系统的铁磁谐振。
五、 可消除三分频、二分频、基频、二倍频、三倍频、四倍频及以上频率的铁磁谐振。
六、 有十六次谐振追忆功能。
七、 接地、谐振故障报警。
八、 可配置通信接口把各种故障信息传送至有关部门，适用于无人职守变电站。
|
