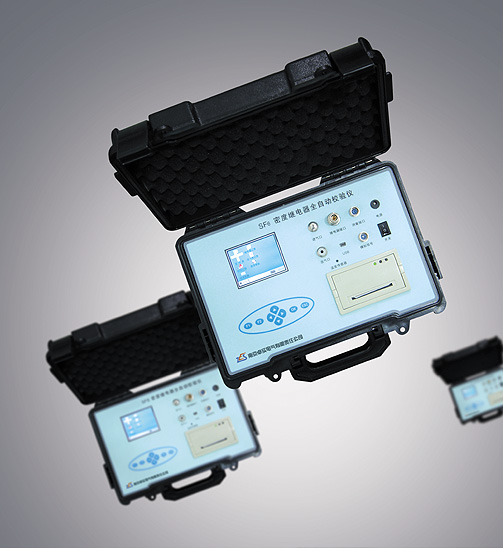

ZSMY系列SF6密度继电器校验仪是针对《电力预防性试验规程》、《防止电力生产重大事故的二十五项重点要求》要求开发出的智能型校验仪,特别适合现场对SF6气体密度继电器进行校准,以对SF6气体密度继电器进行定期校验。 该校验仪运用了我们长期深入研究后得出的精确的SF6气体压力和温度之间关系的数学模型,根据现场测试需要而设计的一种SF6气体密度继电器校验设备,采用嵌入式微机技术,选用进口的高性能压力,温度传感器,解决了目前现场对SF6气体密度继电器校验困难的问题 u 技术参数
精度 |
0.25级(精度可以根据用户要求定制) |
压力测量范围 |
0~1.0MPa |
压力分辨率 |
0.0001MPa |
温度测量范围 |
-30℃~+100℃ |
温度分辨率 |
0.1℃ |
电压信号 |
0~5V |
电流信号 |
4~20mA |
显示方式 |
彩色超大液晶屏 |
存储容量 |
100条 |
工作电源 |
交直流两用,内置大容量充电电池,充满后可连续工作数小时 |
通信接口 |
USB,计算机数据分析软件 |
u 功能特 1. 支持密度继电器的报警、闭锁发生与解除性能校验。 2. 全自动校验,测量过程无需人工干预,避免了由于人为因素而产生的误差。 3. 管路采用进口快速接头,连接方便,校验过程中不浪费气体。 4. 本仪器可对机械型、指针型、数显型、电流型等国产和进口的各种类型的密度继电器进行现场校验。 5. 可直接采用设备本体或气瓶中的SF6气体,也可采用其它高纯气体,如N2。 6. 真正实现对全系列SF6气体密度继电器(包括绝对压力)的校验,也可以对压力表、数字式密度继电器进行校准。 7. 配有多种过渡接头,多数开关可以实现不用拆卸进行校验。 8. 可3对接点(例如报警、闭锁1、闭锁2或报警、闭锁、超压)同时自动校验。 9. 智能电压保护器系统,信号线带有DC110V/220V的情况下也不会损坏校验仪。 10. 自诊断功能,当出现接线错误时,可以进行提示。 11. 支持用户校准功能,便于定期校验以及精度调整。 12. 配有微型打印机,随时打印测试结果。 13. USB接口,支持数据分析软件。 14. 体积较小,重量轻,便于携带。
u 选型指南
ZSMY-Ⅲ型 |
无需人工干预,全自动完成测试过程。 |
ZSMY-Ⅴ型 |
内置储气缸,无需外带气瓶;管路全封闭,SF6零排放,避免对操作人员和大气环境的危害;便携设计,体积、重量仅为同类型产品一半。 |
|
