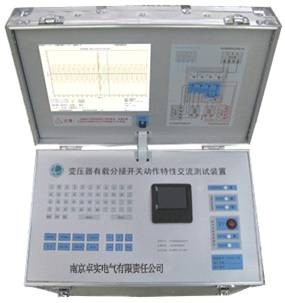

YZAC-1-D型变压器有载分接开关动作特性交流测试装置



一、概述

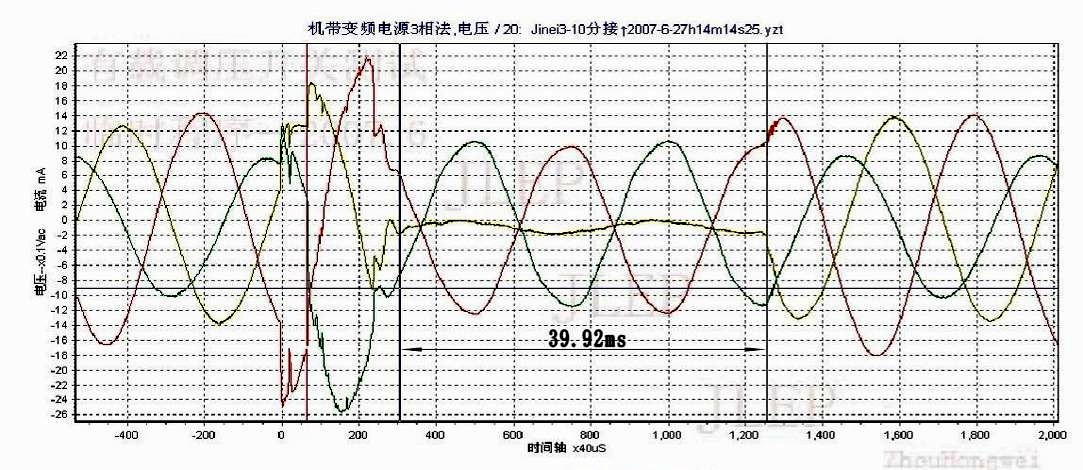

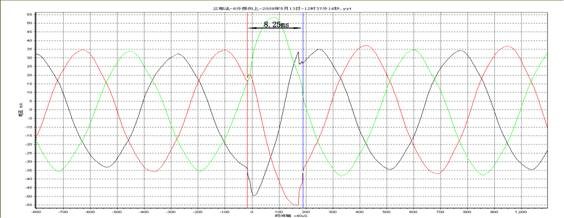

YZAC-1-D型变压器有载分接开关动作特性交流测试装置,是将现代计算机技术、信息高速采集处理技术应用于变压器有载分接开关动作特性的交流测试,准确判断40ms~60ms的开关切换过程中开关各触点的工作状态,发现和判定分接开关触头接触压力不足、触头接触不良、过渡电阻连接及引线接触不良、过渡电阻断线等缺陷,高精度测定分接开关三相不同步时间、分接开关桥接时间,发现和判定分接开关安装中存在的缺陷,防止电网主设备烧损事故。除装置本身具备的三相标准800V交流试验方法外,装置提供机外试验电源的大电流、高电压交流功能复测验证分接开关切换过程中缺陷,用以辅助判定开关缺陷性质的诊断性试验。

变压器有载分接开关动作特性交流测试装置是采用工频交流测试方法,可以测试各种运行于工频电压下的各种结线、各电压等级有载调压的三相变压器、单相变压器,包括消弧线圈等分接开关的动作特性,试验重复性好、解析及结论唯一,可纠正直流方法测试分接开关动作特性出现的误判断、误结论,判定直流方法试验无法发现和结论的分接开关切换过程中存在的缺陷。

二、使用情况

变压器有载分接开关动作特性交流测试装置经多年研制完善,现已经在多家供电公司,开关检测中心,变压器生产厂家使用,积累了各种电压级别的多种结线形式变压器多种故障实例。变压器有载分接开关动作特性交流测试装置2009年获得国家电网公司科技进步三等奖,列入2009年国网公司科技产品推广目录(A06第3项),获得了发明专利及实用新型专利授权。完全符合2012年7月1日实施的《DL/T265-2012变压器有载分接开关现场试验导则》要求。

三、技术指标

1、输出频率:47.7Hz,50.0Hz,51.3Hz(45Hz~55Hz范围内,或者根据用户需求可定制频率点)

2、输出电压:三相800V (有效值)

3、电流量程:0~200mA(峰值)、0~5A(峰值)

4、电压、电流精度:0.2级

5、电压波形畸变率:<2%

5、电压相角:120°,相角差≯±1°
