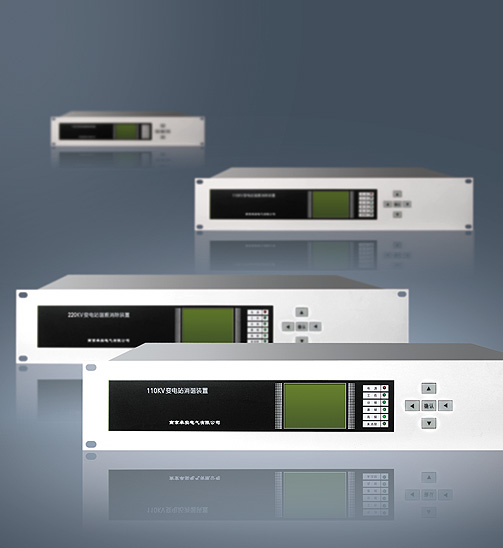

BX-110/220型变电站消谐装置



     本装置专用于消除110/220kV变电站中空母线上的电压互感器铁磁谐振现象,广泛适用于电力、石油、冶金、化工、钢铁等行业的高压变电站。该装置的消谐有效性已通过反复的消除现场各种谐振的试验中得到证实,其安全性亦已在较长时间的入网运行中得到考验。
      当带有断口均压电容的断路器对接有电磁式电压互感器(PT)的空母线进行分闸操作时,操作暂态常常会在均压电容与PT之间激发产生单相铁磁谐振现象。
      铁磁谐振现象持续时间长,有时可无限地持续下去,致使PT持续严重过励磁而烧损、爆炸,甚至会诱发后果更为严重的系统事故。这种情况在国内外电力系统中都曾多次发生。消除变电所空母线谐振是近一、二十年来亟待解决的国际性技术难题。
技术参数

电源

交流85265V,直流140300V

整机功耗

<3W

环境温度

045(如有特殊要求,请在订货时声明)

湿度

<85%

工作电源

交流85265 V  直流140300V

外形尺寸

482×88×215 mm (××)

重量

小于4Kg

u      功能特点
一、消谐功能覆盖多种形式的谐振波。
覆盖所有频率的谐振波,包括最常发生的基频谐振波、1/3次分频谐振波以及罕见的1/2次分频谐振波、1/5次分频谐振波;覆盖任何相数的谐振波,即单相、两相及三相谐振波。
二、可靠性高。
装置的整体设计及关键元器件的选择都考虑了必要的冗余度,运行中,装置内任何元器件损坏,都不会对PT的正常运行构成威胁;在执行消谐任务时,万一装置功能丧失,便可立即发出告警信号,提示值班调度介入干预。
三、免定检。装置有一定的自检功能,用户不必进行定期试验。
