ZSCT-EP系列支柱绝缘子专用超声波探伤成套装置



      本公司自2001年以来,一直专业从事支柱绝缘子超声波探伤工作。支柱绝缘子专用超声波探伤成套装置包括主机(美国泛美)、支柱绝缘子超声波探伤专用探头和探伤专用软件(独家拥有),可对支柱绝缘子内部和表面的裂纹、气孔、夹渣、夹层、生烧等缺陷进行有效的探伤检测。该成套装置配置完善,性能优良,应用广泛,现场探伤经验比较丰富,探伤精确率高。到目前为止,已在全国电力系统十七个电研院(所)和三百个局厂推广应用四百多套,大部分局厂现场进行了探伤检测,探出故障支柱绝缘子数百节,并能对裂纹等缺陷测长、测深。
      我公司主推的ZSCT-EP系列支柱绝缘子专用超声波探伤成套装置以其优良的性能、主机和专用探头间良好的匹配性、较强的专业技术支持、及时到位全面的售前、售中和售后服务,得到了广大用户的一致肯定和好评。
u      技术参数

适用范围

35kV及以上支柱绝缘子超声波探伤

专用探头

爬波探头12个,纵波探头3

专用瓷试块

Φ100×300

专用探伤软件

1mm深标准DAC曲线

曲率表面校正

优化探头与探伤工件之间的耦合

探伤灵敏度

110dB,调节步进为0.1dB6dB

报警功能

缺陷超标报警

显示分辨率

320×240640×480

显示更新率

60Hz

阻尼匹配

5063150400Ω可选

探伤方式

回波到回波、双晶和穿透方式

工作电源

内置大容量充电电池,充满后可连续工作数小时

u      功能特点
1       超声波探伤仪主机与支柱绝缘子探伤专用探头之间具有良好的匹配度,能有效地探测出支柱绝缘子内部所有不允许存在的缺陷。
2       支柱绝缘子探伤专用高精度探头共15个,探头外壳为不锈钢,耐磨损,灵敏度高,抗电场干扰能力强。
3        配套使用原装进口EPOCH XT/ LTC /4B/ LT 型超声波探伤仪。
4        针对支柱绝缘子超声波探伤特殊性,增设支柱绝缘子探伤软件,增强发射强度,提高探伤灵敏度,确保探伤准确率,更适合支柱绝缘子探伤。
5        配备支柱绝缘子探伤的标准DAC曲线和支柱绝缘子探伤专用瓷试块。
6        提供专用的连接软件及连接线,便于与计算机联机。
7        提供现场支柱绝缘子探伤操作光盘,便于正确掌握仪器的使用、缺陷波判别等。
8        探伤检测灵敏度较高,探伤灵敏度为110dB。
9        整套仪器信噪比高,抑制杂波性能好,易于正确辨别缺陷波。
10        具有自动探头校正功能和曲率表面校正功能,可优化探头与探伤工件之间的耦合,使探伤效果更佳。
11       可设置缺陷报警功能,使支柱绝缘子探伤裂纹等缺陷超标后发出声响,提醒探伤人员注意。
12       整套仪器在电力系统已广泛应用,现场探伤经验丰富,探伤准确率高,能有效的检测出绝缘子法兰边缘及内部肉眼观测不到的裂纹等缺陷,并能有效检测长度和深度

u      选型指南

ZSCT-EPXT

(中文版)

配套进口EPOCHXT型超声波探伤仪。特制液晶显示,彩屏可调;充电锂电池:1011小时;存储:10000个波形,数据可直接保存到U盘中;Pc通讯端口:USB重量:2.1 Kg

ZSCT-EPLTC

(中文版)

配套进口EPOCHLTC型超声波探伤仪。特制液晶显示,彩屏可调;充电锂电池:78小时;存储:数据可直接保存到U盘中;Pc通讯端口:USB重量:0.96 Kg

ZSCT-EP4B

(英文版)

配套进口EPOCH4B型超声波探伤仪。场致发光显示,背光可调 ;镍氢电池:68小时;存储:100(扩展500)个波形;Pc通讯端口:RS232;重量:2.6Kg

ZSCT-EPLT

(中文版)

配套进口EPOCHLT型超声波探伤仪。特制液晶显示;镍氢电池:68小时;存储:100(扩展500)个波形;Pc通讯端口:USB重量:1.0 Kg

实拍XT/LTC/4B主机、探头及探头线和试块图片

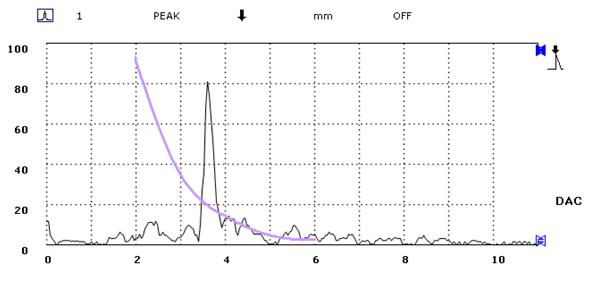

典型缺陷波形

, : solid windowtext .5pt" vAlign=top width=527>

配套进口EPOCHLT型超声波探伤仪。特制液晶显示;镍氢电池:68小时;存储:100(扩展500)个波形;Pc通讯端口:USB重量:1.0 Kg

实拍XT/LTC/4B主机、探头及探头线和试块图片

典型缺陷波形
