无线接收电路---双差分同步检波原理及电路分析
双差分同步检波原理及电路分析
1、 同步检波原理
将调幅信号Us和参考信号Ulo相乘,再由低通过滤波器取出所需要的调频信号,即可实现检波。

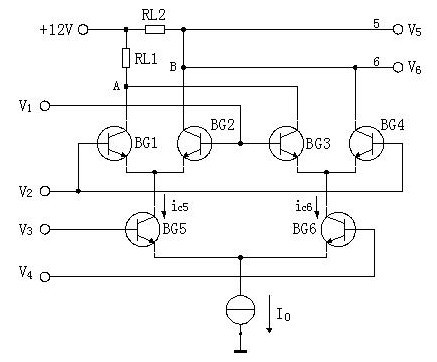

2、 双差分同步检波电路
它由一对双差分电路组成。VT1、VT2、VT5与VT6、VT3、VT4两个差分放大电路的特性相同。从限辐放大器送来的两路频率相同相位相反的等辐开关信号分别加到VT1、VT4、和VT2、VT3的基极,这样可把VT1、VT2、VT3、VT4看成一个双刀双掷的电子开关,经限辐的等辐中频信号便是开关电压。
它由一对双差分电路组成。VT1、VT2、VT5与VT6、VT3、VT4两个差分放大电路的特性相同。从限辐放大器送来的两路频率相同相位相反的等辐开关信号分别加到VT1、VT4、和VT2、VT3的基极,这样可把VT1、VT2、VT3、VT4看成一个双刀双掷的电子开关,经限辐的等辐中频信号便是开关电压。
