35kV母线PT消谐电阻的应用原理

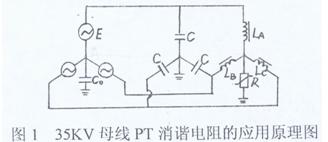

一、原理接线见图1，图中E为电源电势；C0为电源中性点对地电容；C为系统对地电容；L为PT电感；R是非线性消谐电阻。

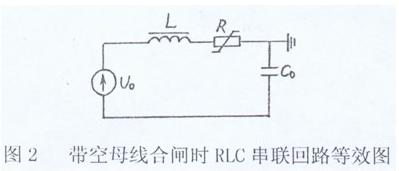

二、 图1电源带空母线合闸时，C0较大，C较小可略。由于三相PT的励磁特性和合闸时合闸角均不同，使三相PT饱和程度不同，造成LA、LB、LC不对称，两中性点间产生零序电压U0[1]，其简化原理见图2，图中L为LA、LB、LC并联值。若无R且L不饱和时，ωL＞1/ωC0,而合闸时若PT铁芯饱和则可能ωL总=1/ωC0谐振，使三相对地电压同时升高（一般约30KV）。若装消谐电阻（通常＞50KΩ）就可阻止谐振过电压。

三、 由于电压互感器为非线性电路，当铁芯激磁饱和时会形成谐波电源，因此图1可等值为图3电路，L为PT等值电感，E为等值谐波电源，C为网络对地电容，R为消谐电阻。当R很小时，C很大（线路长）或者PT的L很大，可能产生分频谐振过压，反之，C、L小，则可能产生高频谐振过电压。加大R值就可防止谐振过电压。

四、 消谐电阻的应用情况
    金华电业局35KV系统原采用微电脑消谐装置，但仍然经常发生系统谐振、PT高压熔丝熔断，1994年装上消谐电阻后彻底消除了该变电所35KV系统谐振过压的现象。其后在义乌、兰溪变电所35KV母线PT上应用消谐电阻也获得完全成功，原经常出现系统谐振和PT高压熔丝熔断的现象再无发生。

五、 结论

六、   消谐电阻热容量大，非线性好，可靠性高。特别适用中性点小瓷套绝缘的35KV母线PT，其消谐效果优于目前采用的可控硅和微电脑消谐装置，较好的解决了35KV母线压变铁磁谐振问题。

 参考文献：解广润主编，电力系统过电压，北京水利电力出版社，1991。
